線上即時粒徑分析儀
重覆性誤差:≤3％（D50 偏差）
準確性誤差:≤3％（D50 偏差）
分散方式:乾式
技術:雷射繞射法

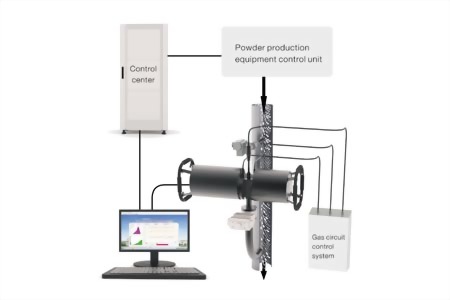

BT-Online1是一種安裝在生產現場、與粉體生產設備直接相連、即時進行粉體粒徑監測的控制系統。常規系統由主機、自動取樣器、鏡頭防護系統、樣品回收系統、控制系統和軟體組成。
BT-Online1在進行粉體粒徑監測時，是通過文丘裡技術將粉體樣品從設備中自動抽取出來，並輸送到測量視窗進行粒徑分析，測試後的樣品又被直接送回設備中。取樣、測試和送回的整個過程都是在密閉的狀態下完成了，大幅減少殘留、溢出、損耗和污染。每次的測量間隔在1-60分鐘內可任意設定，測試結果可即時傳到控制中心。當粒徑分析結果出現波動時系統可自動進行控制。這種不間斷的封閉環監測與控制保證產品粒徑大小保持在預設的正常範圍內，讓每個批次的粉體產品顆粒大小都是穩定的，進而保證了產品品質。
為了在儀器中的光學系統長期正常工作，系統中設置了雙重氣幕防護裝置，使鏡頭避免受到粉塵污染。此外，系統還具有自動測試、斷電保護、氣壓異常保護、取樣管防堵、抗電磁干擾…等等特點。
|
BT-Online 1 |
|
||
|
分散方式 |
乾式 |
|
|
|
原理 |
雷射繞射法 |
|
|
|
分析理論 |
Mie and Fraunhofer |
|
|
|
粒徑測量範圍 |
0.1 - 1000µm |
|
|
|
粒徑分級 |
88 階 |
|
|
|
精準度 |
≤3% (GBRM D50) |
|
|
|
重覆性 |
≤3% (GBRM D50) |
|
|
|
雷射光源 |
Max. 3mW, 半導體雷射器, 635nm |
|
|
|
偵測器 |
68 pieces |
|
|
|
進氣流量 |
400-6000L/min |
|
|
|
進氣氣壓 |
0.5-0.8MPa |
|
|
|
過濾氣體濾心 |
0.3µm, 0.01µm, water, oil |
|
|
|
電源 |
220VAC |
|
|
|
尺寸-主機 |
800mm x 280mm x 280mm (L x W x H) |
|
|
|
重量-主機 |
21kg |
|
|
|
連接介面 |
至少USB2.0以上 |
|
|
|
操作系統 |
Windows XP, Windows 7,8 or 10 |
|
|
|
電腦配備需求 |
Intel Core I5, 4GB RAM, 250GB HD |
|
|

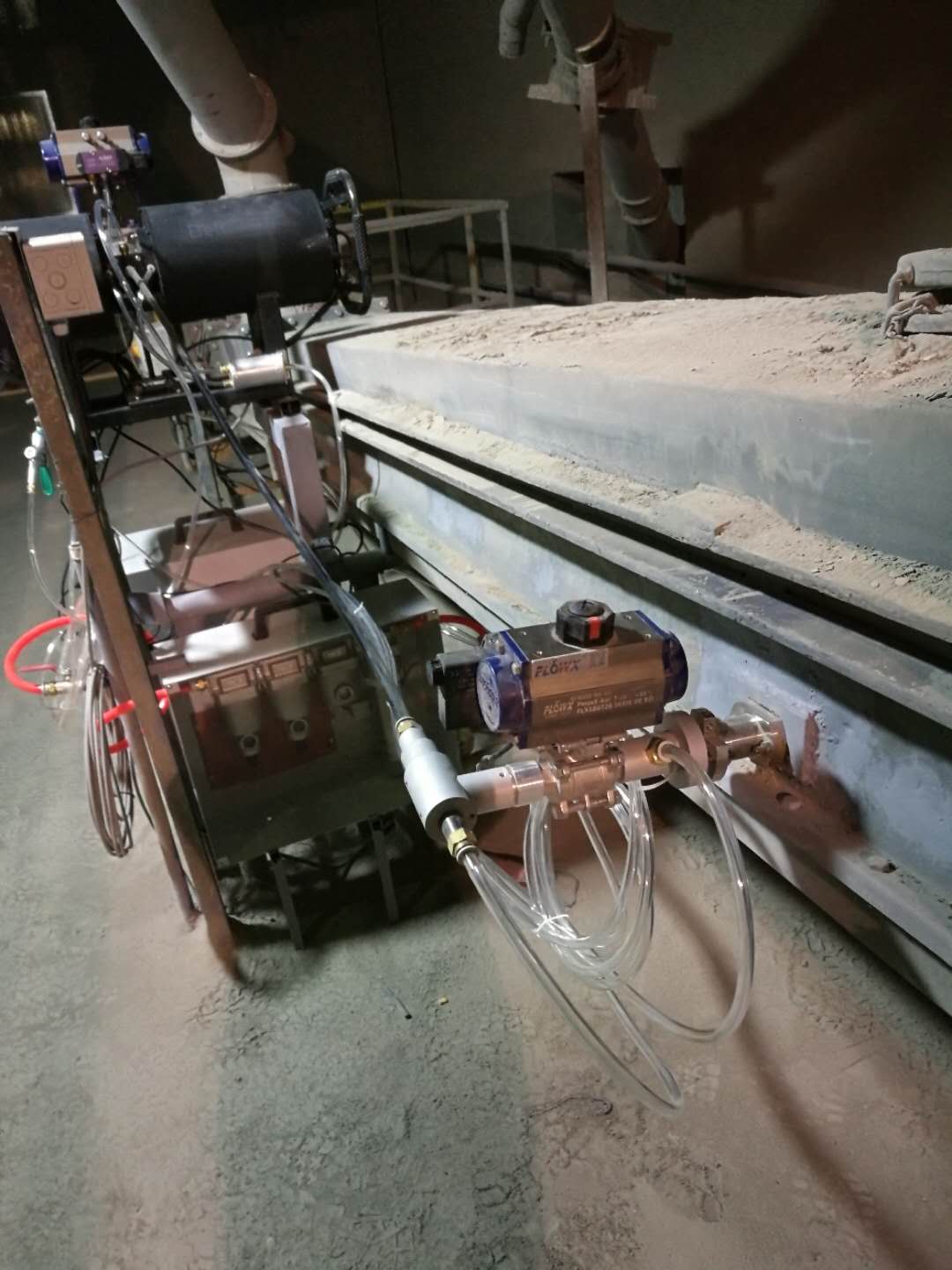

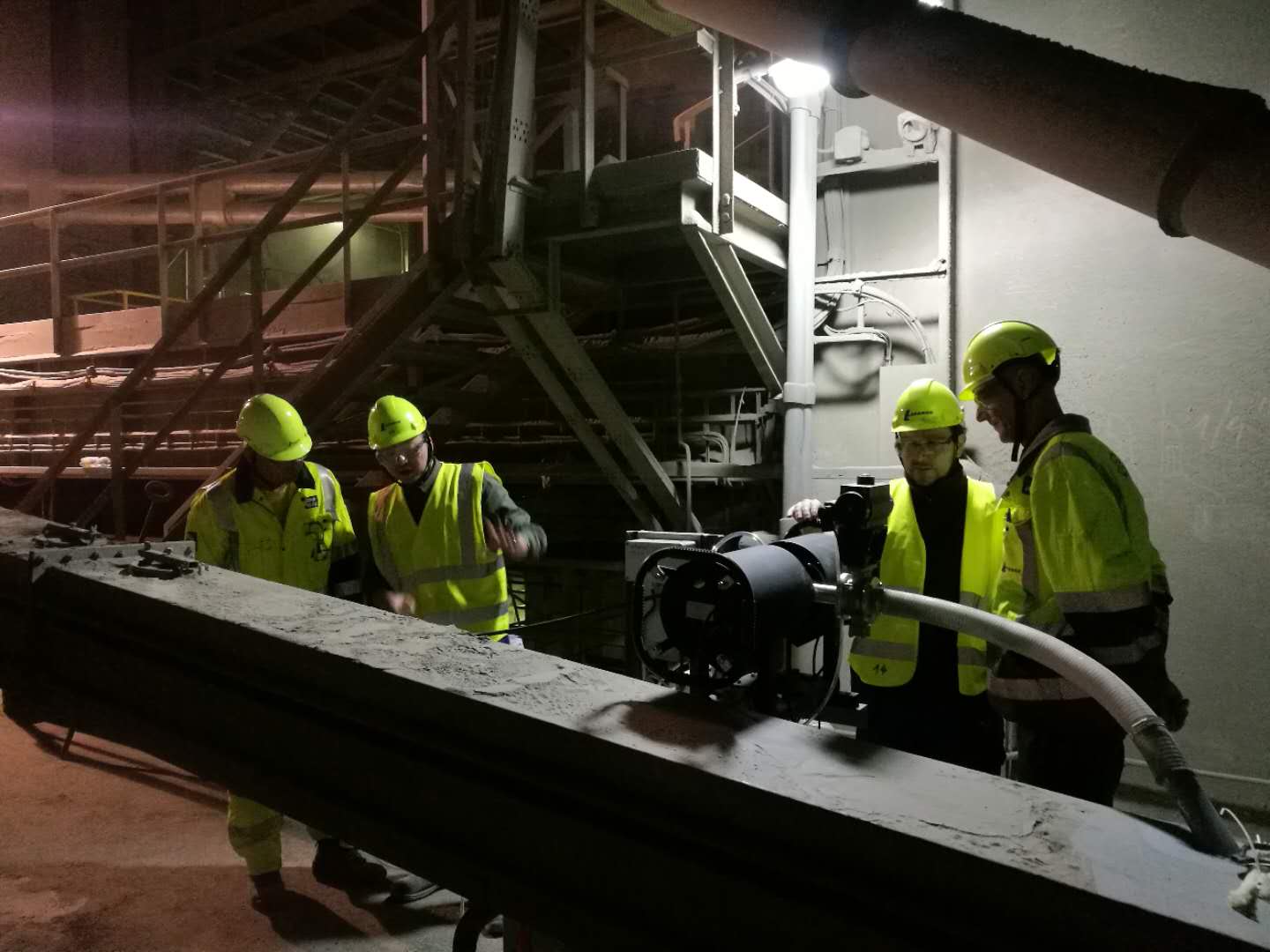

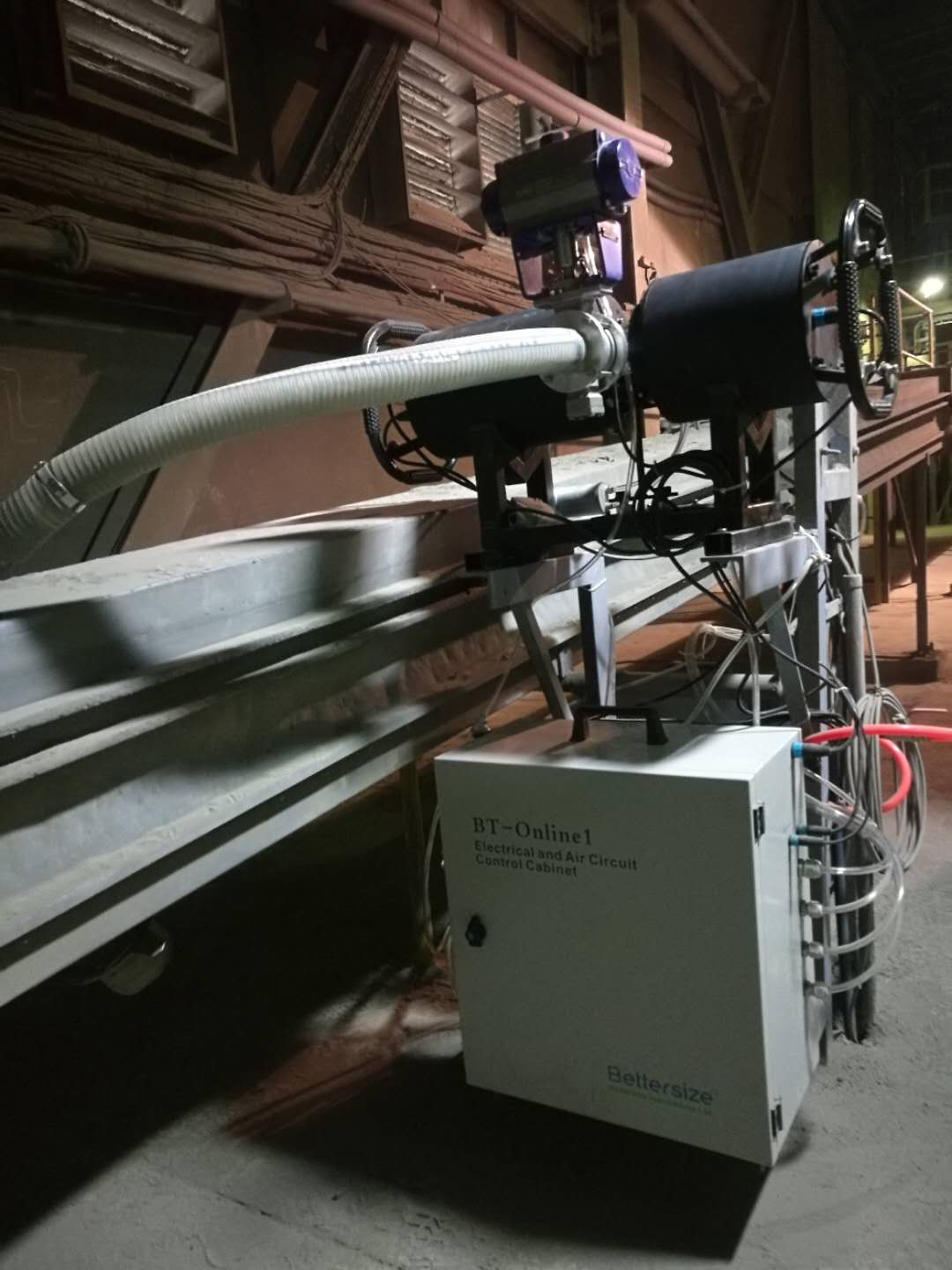

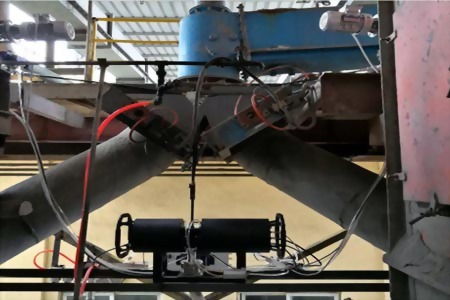

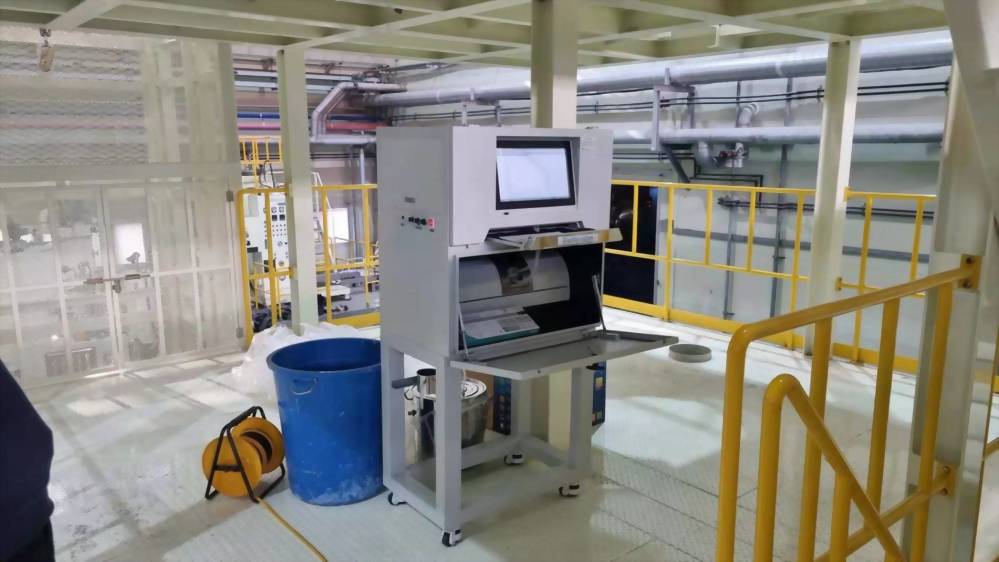

現場畫面:

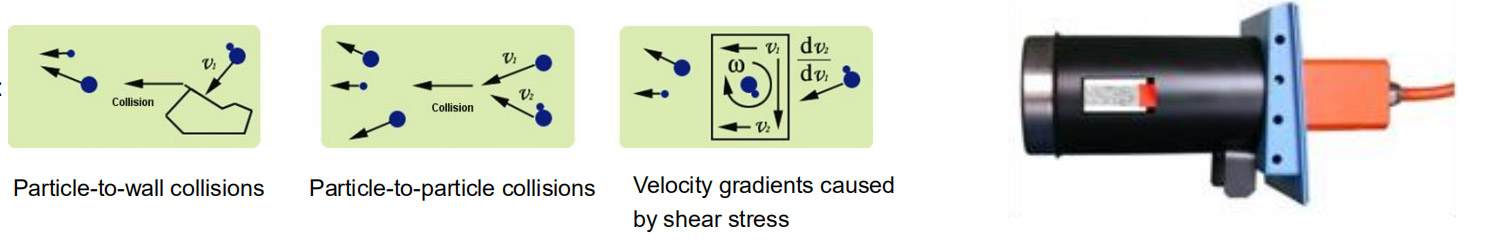

分散系統:
應用於:
水泥、炭素、製藥與食品、非金屬粉體、金屬粉、電池材料、研磨材料、精細化工產品、粉體設備性能驗證、粉體材料工藝研究等。
