粉體振實密度儀(tap density)
振實密度是指一定量的粉體裝填在特定容器後，以一定的頻率和幅度進行振動，當粉末的體積不再減少時讀出粉體的體積，用粉末的重量除以該體積就得到振實密度。
振實密度-tap density，它與粉末假比重密度或松裝密度-bulk density有何不同？
松裝密度測量，將粉末自然鬆散地倒入特定的量筒中。體積和體積密度同時考慮了鬆散粉末塊體的現有孔隙和顆粒間空隙。粉末的振實密度是在粉末塊體的確定壓實後確定的，即振實體積和振實密度也包含孔隙和顆粒間空間，但不是來自鬆散的粉末塊體，而是來自壓實的樣品。因此，振實密度數據總是高於松裝密度。振實密度是指一定量的粉體裝填在特定容器後，以一定的頻率和幅度進行振動，當粉末的體積不再減少時讀出粉體的體積，然後用粉末的重量除以該體積就得到振實密度。
T1 pro系列振實密度測試儀(tap density)是專門測試粉體振實密度的一種儀器，具體包含T1 pro（單筒）、 T2 pro（雙筒）和T3 pro（三筒）。該儀器符合標準GB/T 21354－2008,和國際標準ISO3953:1993，並符合美國藥典m99375關於藥品振實密度的規定，是一種通用的振實密度儀器。此外，T1 pro系列採用的水準旋轉專利技術，就是在上下震動的同時進行水準旋轉，以保持量筒中粉體表面平整狀態，有效地提高了測量精度。為提高效率，同時測試2個樣品的T2 pro振實密度儀和同時測試3個樣品的 T3 pro振實密度儀。T1 pro系列振實密度儀適用於非金屬粉、金屬粉體、製藥、化工、電池、磨料以及科研教學等領域，是粉體行業振實密度測試的理想儀器。
|
規格參數 |
|
|
樣品測量數 |
T1 pro-每次測試一個樣品 T2 pro-每次測試二個樣品 T3 pro-每次測試三個樣品 |
|
振動幅度 |
3mm / 14mm |
|
振動頻率 |
100次/min-300次/min可調 |
|
量筒容積 |
25ml或100ml或250ml 選配 |
|
計數器最大讀數 |
9999 |
|
|
|
操作步驟:
1.準備量筒：根據樣品選擇一個合適的量筒，並將量筒清洗乾淨，然後晾乾或進行乾燥處理後。所選擇的量筒的容積由樣品的松裝密度來決定，詳見下表。
2.準備樣品：用千分之一的天平稱量樣品，稱量樣品的量(m)由松裝密度來定，詳見下表。
3.
|
松裝密度(g/cm3) |
量筒容積(cm3) |
樣品量(m) |
|
≥1 |
100 |
100±0.5 |
|
＜1 |
100 |
50±0.2 |
|
＞7 |
25 |
100±0.5 |
|
2-7 |
25 |
50±0.2 |
|
0.8~2 |
25 |
20±0.1 |
|
＜0.8 |
25 |
10±0.1 |

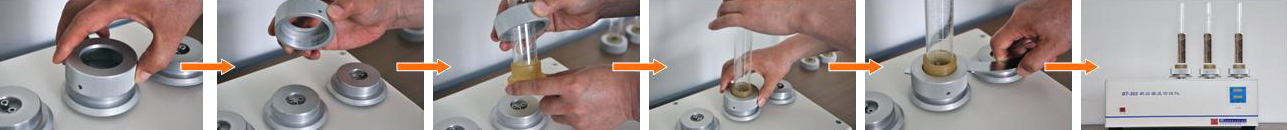

4.將稱量好的粉末裝入清理乾淨的量筒內，應注意儘量使粉末表面處於水平狀態，然後將量筒固定在座上擰緊。具體操作步聚如下圖所示：
5.確定振實後粉末的體積：如果振實後，量筒中的樣品上表面是水準的，就直接讀出體積V；不是水準的則用最高點與最低點的讀數的平均值來確定振實體積V。
6.計算振實密度：同一個樣品連續測試三次，分別計算出每次的振實密度ρ1、ρ2和ρ3，將三次測試結果進行平均得到改樣品的振實密度結果。單次振實密度的計算方法如下：
ρ1= m/V1
ρ2= m/V2
ρ3= m/V3
ρi：振實密度，單位為g/cm3
m：樣品品質，單位為g
Vi：振實體積，單位為 cm3(ml)
最終振實密度ρ的計算方法如下：
ρ= (ρ1+ρ2+ρ3)/3
粉體流動性-豪斯納比(Hausner ratio)與卡爾指數(Carr index)表
粉體特性是粉體材料宏觀性質的總稱，包括粉體流動性、飛濺性、密實性等方面，研究粉體物性對粉體生產、加工、包裝、運輸、儲存、應用等方面的工程設計具有重要的實際意義。
比如
粉體的流動性影響儲料倉底部的椎體角度和輸送管道傾斜角度的設計；
粉體的飛濺性影響粉體生產和應用場所的防護；
粉體的密實性（振實密度-tap density和松裝密度bulk density）影響盛裝、運輸粉體容器體積設計等。
因此，粉體特性測試，在粉體工程設計上具有重要意義。
操作畫面:
